TYT Küresel Aynalar Konu Anlatımı

TYT küresel aynalar konusu; çukur ve tümsek aynaların temel elemanlarını, özel ışınları, görüntünün yerine göre özelliklerini ve aynaların kullanım alanlarını kapsar. Bu konuda yalnız şekli ezberlemek yerine ışının aynaya değdiği noktadaki normalin merkezden geçtiğini ve görüntünün en az iki yansıyan ışının ya da uzantısının kesişmesiyle bulunduğunu bilmek gerekir.

KÜRESEL AYNALARIN YAPISI VE TEMEL KAVRAMLAR

Küresel Ayna, Çukur Ayna ve Tümsek Ayna

Yansıtıcı yüzeyi bir kürenin parçası olan aynalara küresel ayna denir. Kürenin iç yüzeyi yansıtıcıysa çukur ayna, dış yüzeyi yansıtıcıysa tümsek ayna oluşur. Çukur ayna paralel ışınları toplayabildiği için yakınsak; tümsek ayna paralel ışınları dağıttığı için ıraksak ayna olarak da adlandırılır.

Bir aynanın çukur ya da tümsek olduğunu yalnız dış görünüşünden değil, oluşturduğu görüntüden de çıkarmak mümkündür. Çukur ayna cisim konumuna göre gerçek veya sanal; büyük, küçük ya da eşit boyda görüntü oluşturabilir. Tümsek aynanın görüntüsü ise her zaman aynanın arkasında, düz, sanal ve cisimden küçüktür.

Tepe Noktası, Asal Eksen, Merkez ve Odak

Aynanın asal eksenle kesiştiği noktaya tepe noktası (T), aynanın ait olduğu kürenin merkezine merkez (M) denir. T ile M’den geçen doğru asal eksendir. Asal eksene paralel ve eksene yakın ışınların yansıdıktan sonra toplandığı ya da uzantılarının kesiştiği nokta odak (F)tır.

Çukur aynada F ve M aynanın önünde; tümsek aynada aynanın arkasındadır. Küresel aynalarda tepe–merkez uzaklığı eğrilik yarıçapı R, tepe–odak uzaklığı odak uzaklığı f olmak üzere R=2f bağıntısı kullanılır. Dolayısıyla F, T ile M’nin tam ortasındadır.

Küresel Aynada Normal ve Yansıma Yasası

Küresel aynanın herhangi bir noktasındaki normal, o nokta ile kürenin merkezi M’yi birleştiren yarıçap doğrultusudur. Bu nedenle asal eksen dışındaki bir ışın için normal otomatik olarak asal eksen değildir. Gelme ve yansıma açıları, aynanın yüzeyiyle değil bu yarıçap doğrultusuyla ölçülür ve birbirine eşittir.

Tepe noktasındaki normal asal eksendir. Merkeze doğru gelen ışın aynaya normal geldiğinden kendi yolu üzerinden geri döner. Bu kural hem çukur hem tümsek aynada geçerlidir; tümsek aynada merkez aynanın arkasında olduğu için ışının doğrultusunun uzantısı M’den geçer.

ÇUKUR AYNADA IŞINLARIN YANSIMASI

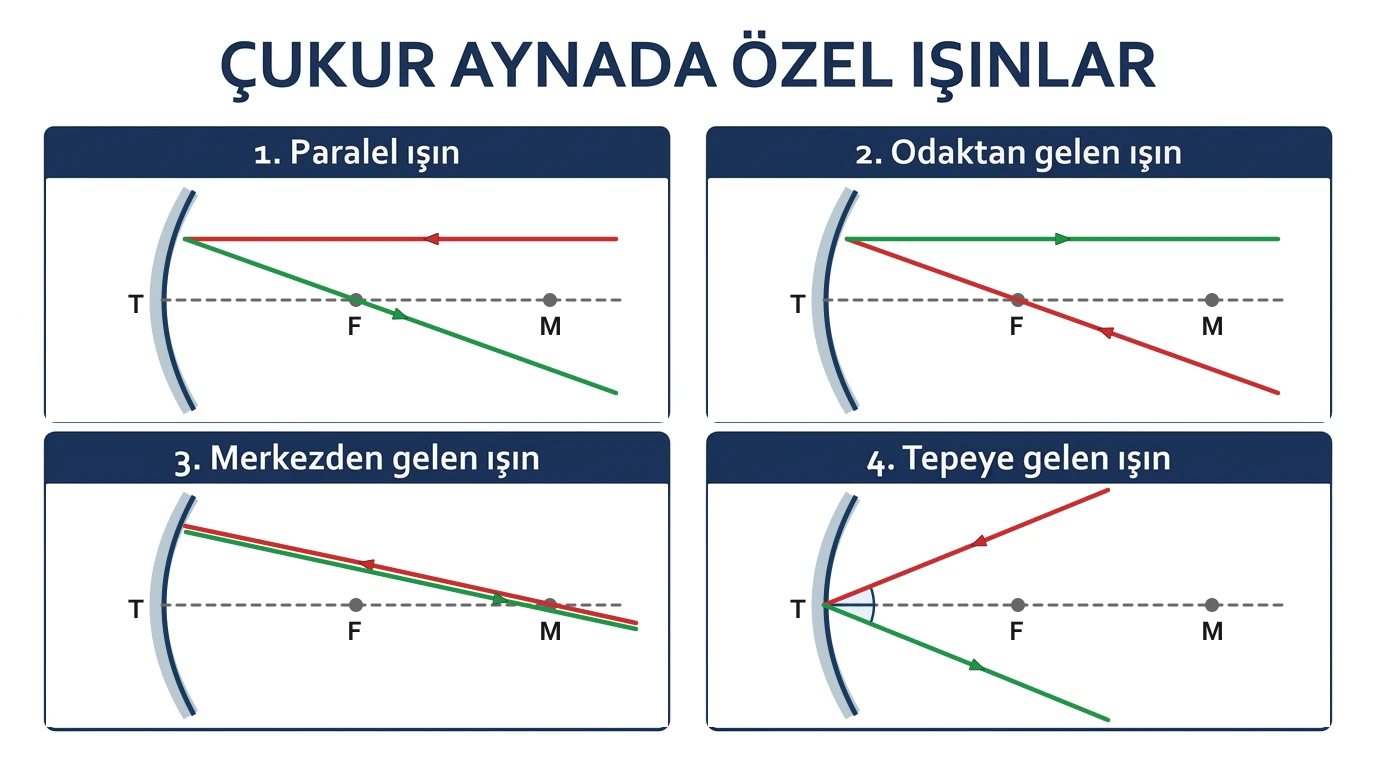

Çukur Aynada Özel Işınlar

Asal eksene paralel gelen ışın odaktan geçecek biçimde yansır. Odaktan gelen ışın asal eksene paralel yansır. Merkezden gelen ışın aynaya dik geldiği için kendi üzerinden geri döner. Tepe noktasına gelen ışın ise asal eksen tepe normalini oluşturduğundan, eksenin öbür tarafına eşit açıyla yansır.

Bu dört yol, ışığın tersinirliği nedeniyle çift yönlü okunabilir. Örneğin “paralel gelir, odaktan geçer” kuralının tersi “odaktan gelir, paralel gider”dir. Görüntü çizerken çoğu durumda cismin tepesinden çıkan iki özel ışın yeterlidir.

Özel Olmayan Işın ve Yardımcı Eksen Yöntemi

Bir ışın asal eksene paralel değilse ve F ya da M’den geçmiyorsa yansıma yönü yardımcı eksenle bulunabilir. Önce M’den, gelen ışına paralel bir yardımcı eksen çizilir. Bu yardımcı eksenin odak düzlemiyle kesiştiği nokta yardımcı odaktır. Gelen ışın, bu yardımcı odaktan geçecek biçimde yansır.

Alternatif olarak ışının aynaya değdiği nokta M ile birleştirilerek normal çizilir ve yansıma yasası uygulanır. Yardımcı eksen yöntemi daha hızlı; normal yöntemi ise her ışında temel ve genel geçer yaklaşımdır.

Birden Fazla Aynada Işın Yolu ve Tersinirlik

Işık bir aynadan yansıdıktan sonra ikinci aynaya ulaşırsa her aynada kendi F ve M noktaları kullanılmalıdır. Birinci aynadan çıkan ışın, ikinci ayna için gelen ışındır. Aynaların asal eksenleri çakışsa bile odak uzaklıkları eşit olmak zorunda değildir.

Işığın yolu tersinirdir: K’dan çıkıp aynalar üzerinden L’ye ulaşan ışık, L’den aynı doğrultuda gönderildiğinde aynı yansımaları ters sırada izleyerek K’ya döner. Bu özellik, çok aynalı düzenlerde eksik ışın yolunu tamamlarken güçlü bir kontroldür.

ÇUKUR AYNADA GÖRÜNTÜ OLUŞUMU

Görüntüyü Işınlarla Bulma

Cismin tepesinden çıkan en az iki ışının yansıyan kolları kesişiyorsa kesişim noktasında gerçek görüntü oluşur. Yansıyan ışınlar ayrılıyor, yalnız geriye doğru uzantıları kesişiyorsa görüntü sanaldır. Gerçek görüntü aynanın önünde ve ters; sanal görüntü aynanın arkasında ve düz oluşur.

Görüntünün boyu, ışınların kesişme yüksekliğinden okunur. Görüntü gerçekse perde üzerine düşürülebilir. Sanal görüntüden ışık gerçekten çıkmadığı için doğrudan perde üzerinde oluşturulamaz; göz, yansıyan ışınları geriye uzatarak görüntüyü algılar.

Cisim Merkezin Dışında veya Merkezdeyse

Cisim M’nin dışında olduğunda görüntü F ile M arasında, ters, gerçek ve küçük olur. Cisim M’ye geldiğinde görüntü de M’de; ters, gerçek ve cisimle aynı boyda oluşur. Bu iki yerleşimde yansıyan ışınların kendisi aynanın önünde kesişir.

Cisim Odak ile Merkez Arasındaysa

Cisim F ile M arasına yerleştirildiğinde görüntü M’nin dışında, ters, gerçek ve cisimden büyük olur. Cisim F’ye yaklaştıkça yansıyan ışınların kesişmesi daha uzakta gerçekleşir; görüntü aynadan uzaklaşır ve büyür. Cisim M’ye yaklaştıkça görüntü M’ye yaklaşır ve küçülerek cisimle eşit boya yönelir.

Cisim Odakta veya Sonsuzdaysa

Cisim F’deyse cismin tepesinden çıkan ışınların yansıyan kolları birbirine paralel olur; sonlu bir noktada görüntü oluşmaz ve görüntü sonsuzdadır denir. Ters yönden bakıldığında, çok uzaktaki bir cisimden aynaya ulaşan ışınlar yaklaşık paraleldir ve çukur aynada F’de noktasal bir görüntü oluşturur.

Bu iki durum birbirinin tersidir. F’deki ışık kaynağının ışığını yaklaşık paralel demet hâline getiren reflektörler ve uzaktaki ışığı odakta toplayan sistemler bu özelliğe dayanır.

Cisim Tepe ile Odak Arasındaysa

Cisim T ile F arasındaysa yansıyan ışınlar aynanın önünde birbirinden uzaklaşır. Bu ışınların geriye uzantıları aynanın arkasında kesişir ve düz, sanal, cisimden büyük görüntü oluşur. Makyaj aynası ile dişçi aynasının büyütme sağlaması için incelenen bölgenin odak içinde tutulması gerekir.

Cisim aynaya yaklaştıkça sanal görüntü de aynaya yaklaşır ve küçülür; fakat cisim aynanın önünde kaldığı sürece görüntü cisimden büyük olmaya devam eder. Cisim F’ye yaklaştığında görüntü aynanın arkasında çok uzaklaşır ve büyür.

Çukur Aynada Görüntü Tablosu ve Hareket

Cisim sonsuzdan F’ye yaklaşırken gerçek görüntü F’den sonsuza doğru uzaklaşır ve büyür. Cisim F’yi geçip aynaya yaklaştığında görüntü sanal olur; aynanın arkasından aynaya yaklaşır ve küçülür. Görüntünün gerçek–sanal değişimi odak geçişinde gerçekleşir.

TÜMSEK AYNADA IŞINLAR VE GÖRÜNTÜ

Tümsek Aynada Özel Işınlar

Asal eksene paralel gelen ışın, uzantısı aynanın arkasındaki F’den geçecek biçimde yansır. F’ye doğru gelen ışın asal eksene paralel yansır. M’ye doğru gelen ışın aynaya normal geldiğinden kendi yolu üzerinden geri döner. Tepeye gelen ışın asal eksene göre eşit açıyla yansır.

Tümsek aynada F ve M aynanın arkasında olduğu için özel ışın tanımlarında “F’den gelen” yerine çoğu kez “uzantısı F’den geçecek biçimde gelen” ifadesi kullanılır. Aynanın arkasındaki kesikli çizgiler gerçek ışın değil, ışın doğrultularının uzantısıdır.

Tümsek Aynada Görüntü Oluşumu ve Hareket

Tümsek ayna önündeki cismin görüntüsü her zaman aynanın arkasında T ile F arasında, düz, sanal ve cisimden küçük oluşur. Yansıyan ışınların kendisi dağılır; geriye doğru uzantıları görüntü noktasında kesişir. Bu nedenle görüntü perde üzerine doğrudan düşürülemez.

Cisim aynaya yaklaştıkça görüntü aynaya yaklaşır ve büyür; ancak cisim aynaya değmedikçe görüntü cisim boyuna ulaşmaz. Cisim aynadan uzaklaştıkça görüntü F’ye yaklaşır ve küçülür. Çok uzaktaki cismin görüntüsü F’ye çok yakın ve noktasal kabul edilir.

GÖRÜNTÜDEN AYNA TÜRÜNÜ BULMA VE KULLANIM ALANLARI

Gerçek–Sanal Görüntü ve Aynayı Tanıma

Ters görüntü görülüyorsa ayna kesinlikle çukurdur; çünkü tümsek ve düzlem aynalar ters görüntü oluşturmaz. Düz ve büyük görüntü de çukur aynaya aittir. Düz ve küçük görüntü tümsek aynayı kesin olarak gösterir. Düz ve cisimle eşit boydaki görüntü düzlem aynaya özgüdür.

Yalnız “düz ve sanal” bilgisi aynayı belirlemeye yetmez: çukur ayna odak içindeki cisim için, tümsek ayna her konumda ve düzlem ayna da her konumda düz–sanal görüntü verir. Boy bilgisi veya perdeye düşüp düşmediği gibi ek bir kanıt gerekir.

Küresel Aynaların Günlük Yaşamda Kullanımı

Çukur ayna, yakın cisimleri büyütmek için makyaj ve dişçi aynalarında kullanılır. Işığı odakta toplama özelliği güneş fırınlarında ve yansıtmalı teleskoplarda; odaktaki kaynaktan çıkan ışığı paralelleştirme özelliği otomobil farı ve el feneri reflektörlerinde işe yarar. Bu örneklerde kaynağın ya da cismin odağa göre konumu kullanım amacını belirler.

Tümsek ayna geniş görüş alanı sağladığı için mağaza güvenlik aynalarında, kavşak ve otopark aynalarında, araçların yan aynalarında ve araç altı kontrol aynalarında kullanılır. Görüntünün küçük olması tek başına kusur değildir; daha geniş bölgenin aynı ayna yüzeyine sığmasını sağlar.

Küresel aynalarda güvenilir çözüm sırası; ayna türünü belirlemek, T–F–M sırasını yerleştirmek, iki uygun ışını çizmek ve kesişimin gerçek ışınlarda mı yoksa uzantılarda mı olduğuna bakmaktır. Bu sıra, görüntünün konumu kadar yönünü, türünü ve boyunu da tek bir mantıkla açıklar.
